EST-FU 1500 / EST-FU 3000
Skydeportåbner EST-FU fra ELKA med frekvensomformerstyring MO 45FU, 230 V. EST-FU 1500 til porte op til 1.500 kg, EST-FU 3000 op til 3.000 kg, portlængde op til 30.000 mm. Som komplet drev i aluminiumshus RAL 7016 eller som drivenhed, leveres uden tandhjul.
EST-FU 1500 / EST-FU 3000 – skydeportåbner med frekvensomformer til porte op til 3.000 kg
EST-FU fås i to kraftklasser: EST-FU 1500 til porte op til 1.500 kg med ca. 22,2 m/min og EST-FU 3000 til porte op til 3.000 kg med ca. 16,2 m/min. Begge drev klarer portlængder op til 30.000 mm og fås som komplet drev i aluminiumshus i RAL 7016 eller som drivenhed (1500A/3000A) til montering i en portstolpe på stedet.
EST-FU-drevet sidder i et rummeligt aluminiumshus med god plads til ekstra udstyr, og komponenterne er let tilgængelige via en aflåselig svinggrebslås. Frekvensomformerstyringen giver kraft nok i alle situationer, og drevet er dimensioneret til porte med en åbningsbredde på op til 30.000 mm.
Udstyr

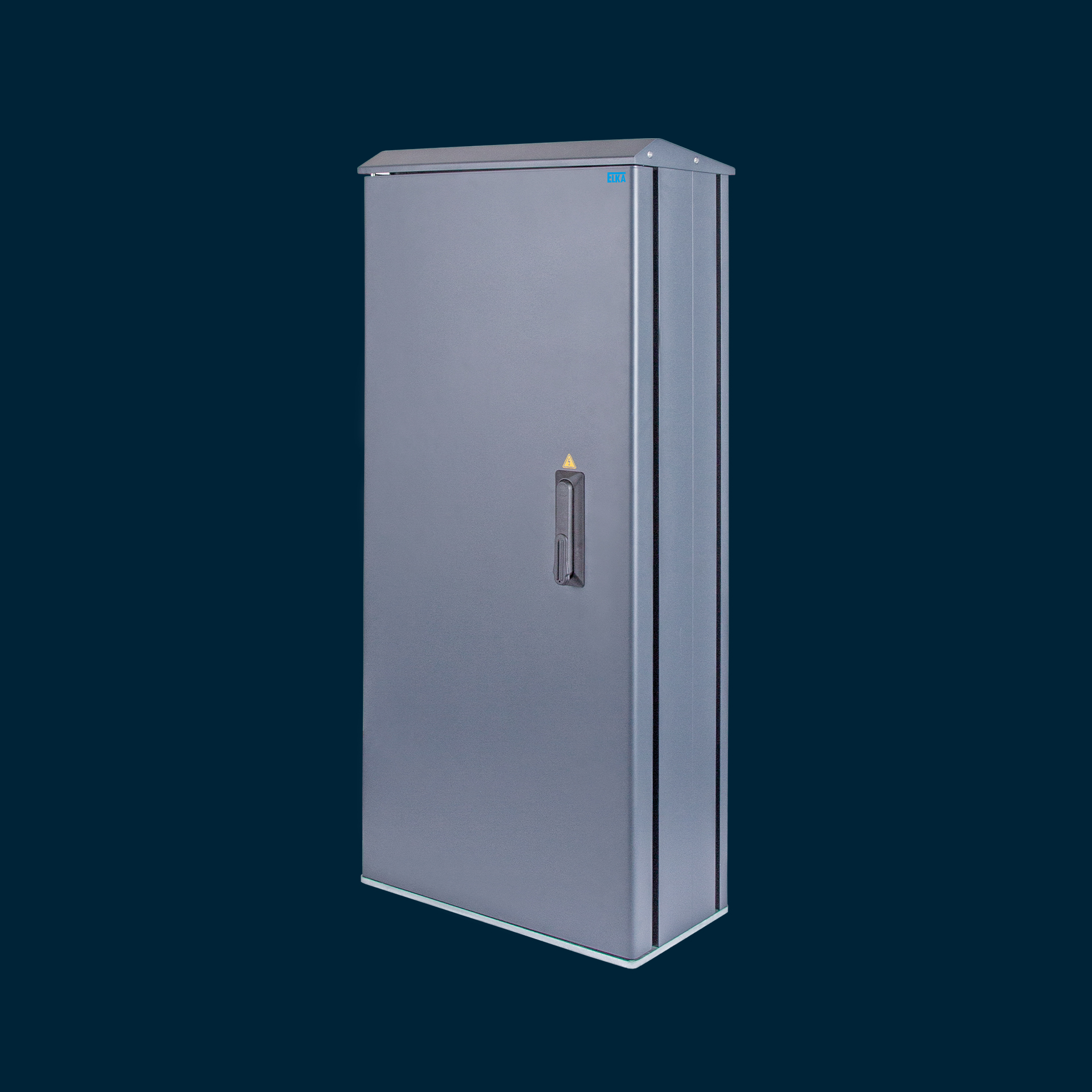

Aluminiumshus
Hus i pulverlakeret aluminium med god plads til ekstra udstyr og indbygget sløjfedetektor.
Aflåsning
Huset låses med svinggrebslåsen. En profilcylinder kan monteres på stedet som tilvalg.
Sikkerhedskontaktlister
Holderen til sikkerhedskontaktlister er integreret i huset, og fire separate evalueringer af kontaktlister giver bedre overvågning.
Sikkerhedsudstyr
Beskyttelsesudstyr af type E, fx laserscannere, kan tilsluttes. Desuden er der fotocelleindgange med testfunktion til overvågning foran og bag porten samt sikkerhedsrelaterede indgange (Performance Level PLc).
Nødudløsning
Motoren har en driftssikker mekanisk bremse, der er låst, når der ikke er spænding. Med håndtaget på motoren udløses den nemt, og en separat indgang (brydekontakt) kan kobles til brandalarmanlægget.
Hurtig installation
Tandhjulets højde indstilles trinløst med gasfjedre og højdeindikator. Indstillingsområdet på 100 mm kan udvides med 90 mm med en konsol (tilvalg).
Motorstyring MO 45FU
Frekvensomformerstyring med belyst grafisk display og menu i klartekst på fire sprog.
Drivenhed
Til portstolper, der leveres på stedet. Med galvaniseret U-profil i stål, færdigkablet klemrække og stiksokkel til 1-kanals sløjfedetektor.
Egenskaber
Professionel
Gear og konstruktion
Hypoidgear med høj virkningsgrad og robust stålkonstruktion
Åbningsbredde
Dimensioneret til portanlæg med op til 30.000 mm åbningsbredde
Power Factor Correction (PFC)
Fuld drift også ved lav netspænding fra 200 V AC
Perfekt kørsel
Gate Position Control
Portens position bestemmes præcist, også efter strømsvigt eller nødudløsning
Boost-funktion
Motoren giver kortvarigt mere kraft, når porten starter
Hastighedsregulering
Justerbar porthastighed, blød start og stop, kræfter overholder EN 12453
Tandhjul (fås separat)
Modul 4
Galvaniseret stål, Ø 80 mm, 18 tænder
Modul 6
Galvaniseret stål, Ø 80 mm, 12 tænder
Tekniske data
| Type | Udførelse | Mål B x D x H (mm) | Maks. portvægt (kg) | Maks. portlængde (mm) | Netspænding / driftsspænding | Hastighed ca. (m/min) |
|---|---|---|---|---|---|---|
| EST-FU 1500 | Komplet drev med aluminiumshus | 530 x 335 x 1.185 | 1.500 | 30.000 | 230 V (50 Hz) / 230 V | 22,2 |
| EST-FU 3000 | Komplet drev med aluminiumshus | 530 x 335 x 1.185 | 3.000 | 30.000 | 230 V (50 Hz) / 230 V | 16,2 |
| EST-FU 1500A | Drivenhed til portstolpe | 400 x 311 x 1.143 | 1.500 | 30.000 | 230 V (50 Hz) / 230 V | 22,2 |
| EST-FU 3000A | Drivenhed til portstolpe | 400 x 311 x 1.143 | 3.000 | 30.000 | 230 V (50 Hz) / 230 V | 16,2 |
Alle varianter leveres med frekvensomformerstyring MO 45FU og uden tandhjul.
